BSW RD 804 102x89 Connect Stroomdoorvoer en dataoverdracht door scharnieren

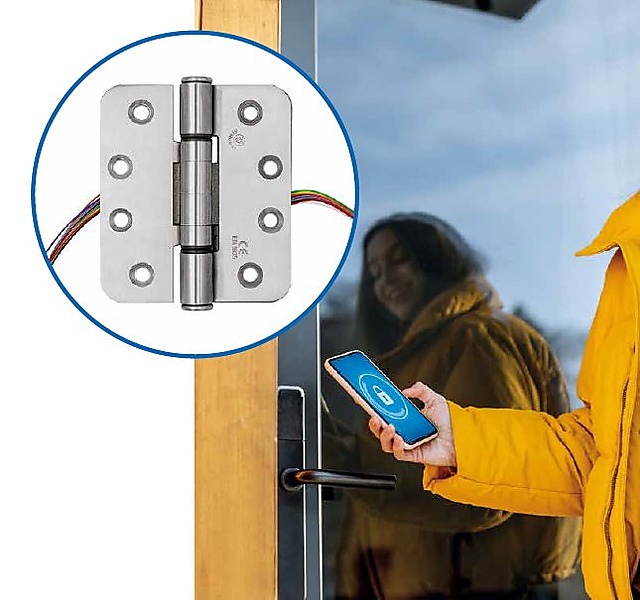

Breuer & Schmitz RD 804 102x89 Connect. Stroomdoorvoer en dataoverdracht door gepatenteerde “Connect” scharnieren van BSW. “Connect” is het nieuwe gepatenteerde systeem voor permanente doorvoer van stroom en data door middel van een scharnier. Door de unieke flexibele technologie is het Connect systeem geschikt voor alle gangbare elektronische componenten die met een deur en kozijn zijn verbonden. Extra zichtbare producten zijn dus niet meer nodig! Connect 102x89x3 scharnieren kabeldoorvoer en kabelovergang van Breuer & Schmitz.

- Flexibel systeem, toepasbaar voor alle gangbare BSW-scharnieren, dus ook voor project- en glasdeurscharnieren voor zowel stompe- als opdekdeuren.
- Ook beschikbaar voor 3D-scharniersysteem VZX.

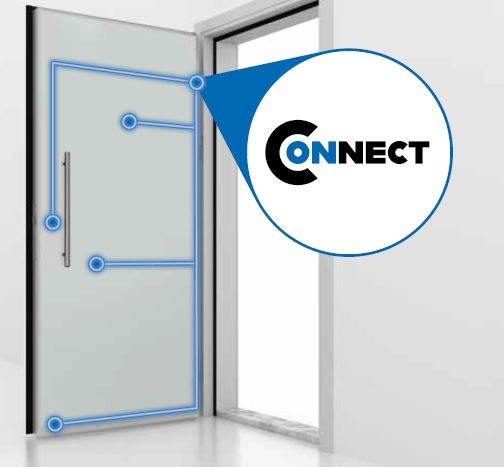

- Permanente stroomtoevoer naar de deur vanaf de kozijnkant.
- Aansturing voor bijvoorbeeld motorsloten, vingerafdruk- en cijfercombinatiesloten, elektrische deurspionnen, melkglasfolies en -ruiten, sensoren, verlichting en nog veel meer.
- Eenvoudige installatie en montage.
- Meer dan 200.000 cycli getest op slijtage.
- Geen extra componenten nodig zoals kabelovergang.
- Optisch een gewoon scharnier met draagvermogen.
- Verkrijgbaar in verschillende uitvoeringen.
- Door de meerdere aansluitsystemen is “Connect” modulair aan te passen aan de wensen.

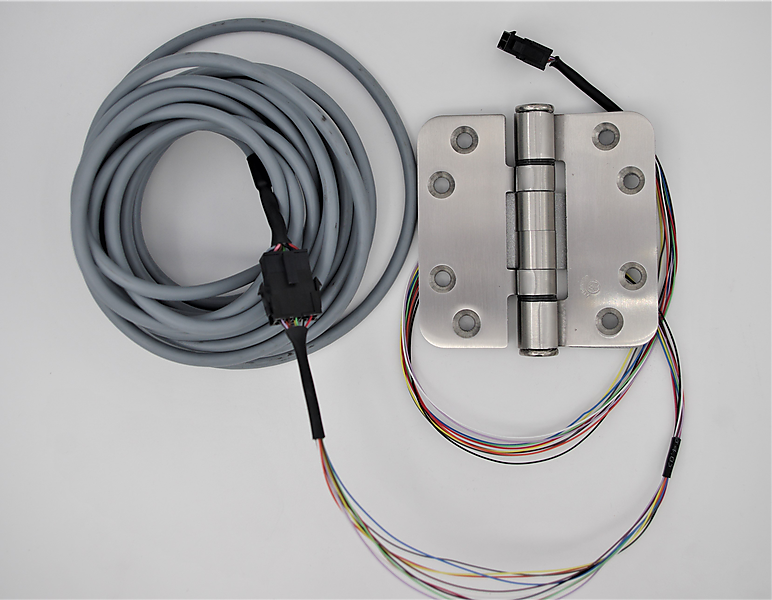

Op aanvraag is de kabellengte aan beide zijden aanpasbaar en op lengte te leveren.

Installatie en montage
Bij toepassing van het connect scharnier dienen wellicht de overige mechanische scharnieren i.v.m. draaiknooppositie ook aangepast te worden.

Dit product wordt per stuks verkocht.

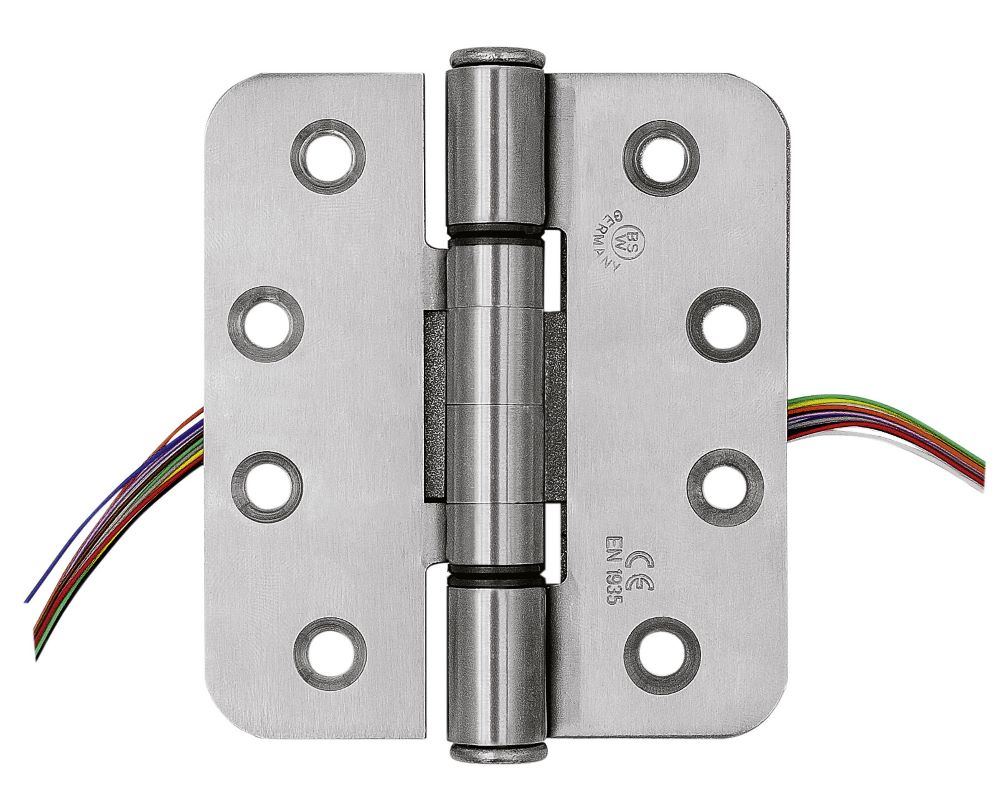

• Hoogte 102mm:
• 102x89x3
• Diameter 15mm:
• Op aanvraag is de kabellengte aan beide zijden aanpasbaar en op lengte te leveren.
• Maximale stroom per ader: Imax = 10 x 1,0 A
• Volt: 0-100 VDC/VAC
• Spanningssterkte: 100VAC@50HZ. 60s
• Aantal kabels 10

• Productblad: Flyer Connect.pdf
• Handleiding: Montageanleitung Connect - N.pdf
• Bestektekst: BSW connect scharnieren.pdf
