Cardin KT-BL3924MCD Kit Elektromechanische knikarmaandrijving 24V met rechte arm voor situaties waar een beperkte ruimte achter de poort is. Geschikt voor poortvleugels tot 500KG en 5 meter

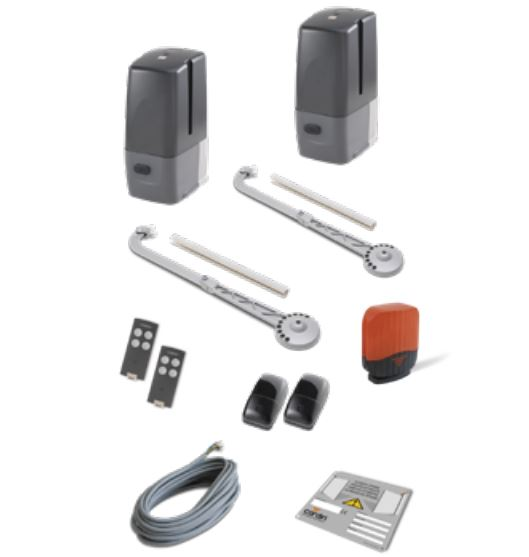

Kit bestaande uit:
BL3924MCB N° 1 Zelfvergrendelende aandrijfunit van 24V met encoder - max. gewicht 400kg + batterijlader en NiMH batterijen
BL3924S N° 1 Slave aandrijving

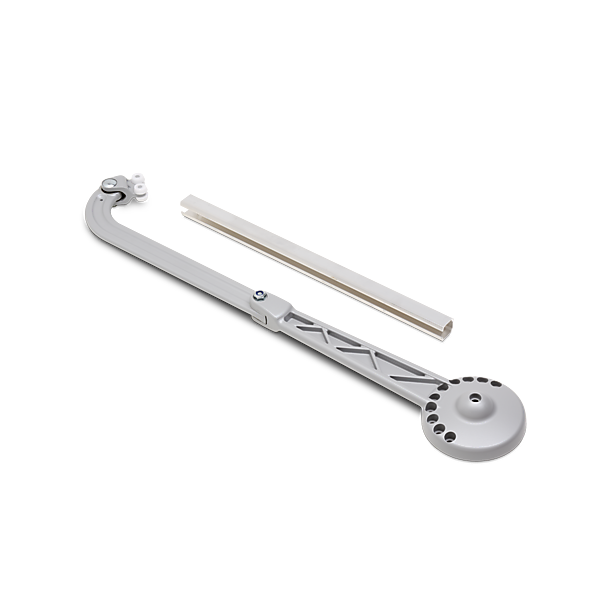

BL3924DRM N° 2 Rechte arm met geleider van gelakt persgietaluminium
TXQ504C4 N° 2 Voorgecodeerde 4-kanaals zender 433MHz
CDR999 N° 1 Draaibare schokbestendige opbouw fotocellen IP55 bereik 10m
ICON N° 1 LED waarschuwingslamp van 24-230V met oranje lampgedeelte en ingebouwde antenne
CABPC10 N° 1 Aansluitkabel van 10m
TARGA-INT N° 1 Internationaal waarschuwingsbord
Complete aandrijvingen voor één- of tweevleugelige draaipoorten, die bestaan uit een master aandrijving met ingebouwde besturingskast en een slave aandrijving om de tweede poortvleugel te automatiseren. De montage is zeer eenvoudig dankzij een speciale plaat van persgietaluminium voor bevestiging aan de muur (of de paal) die aan elk type bevestiging aangepast kan worden en waarmee het mogelijk is om de motor stevig te bevestigen. Dankzij de stevige en compacte bevestigingssteun kan deze aandrijving ook op kleine palen toegepast worden. De armen die de beweging aandrijven zijn gemaakt van persgietaluminium en zijn bijzonder sterk. Zij zijn voorzien van scharnieren waardoor er verschillende toepassingsmogelijkheden zijn zodat er draaipoorten met verschillende constructie-eigenschappen geautomatiseerd kunnen worden.
De elektronische besturingskast (ingebouwd in de master aandrijving) is voorzien van een verlicht grafisch LCD-scherm (128 x 128 pixels) in zes verschillende talen waarmee het via menu’s mogelijk is om alle lopende functies te zien en het aantal door de aandrijving uitgevoerde bewegingen op te vragen. Hiermee kunnen de parameters van het systeem ook snel ingesteld worden, zoals de verschillende werkingsmodes voor de bediening (dynamische knop), automatische
hersluiting, voorknippering, intermitterende werking van de waarschuwingslamp, werking van de statuslamp en de fotocellen enz. De elektronische besturingskast heeft dankzij de ingebouwde real-time klok de mogelijkheid om 10 evenementen in te stellen (die weergegeven worden op het scherm), om de poort automatisch te openen en te sluiten op
verschillende tijden van de dag op basis van 3 verschillende weekprogramma’s (ma-vr, za-zo, ma-zo). Deze evenementen kunnen in- of uitgeschakeld worden (tijdens vakantieperiodes) via het menu of via een draadloos kanaal.
De herpositionering (wanneer er zich tijdens de loop van de poortvleugel calamiteiten voordoen) wordt automatisch uitgevoerd. De controle door de besturingskast omvat ook een antiinklemmingsbeveiliging en “soft start” en “soft stop” regeling van de beweging. De besturingskast is compatibel met het INTPRG-4G systeem waarmee het mogelijk is om de
parameters van het systeem op afstand te controleren en in te stellen.
Multi-decodering:
Het assortiment is eveneens standaard uitgerust met een multi-decodering module voor afstandsbediening (S449 - S486 - S504 - S508).
ELEKTROMECHANISCHE AANDRIJVING MET MOTOR VAN 24V
Zelfvergrendelende master aandrijving (omkeerbaar bij model BL3924MRCB) gecontroleerd via magnetische encoder met:
- elektronische besturingskast;
- ontvanger 433MHz FM;
- uitneembare batterijlader;
- NiMH noodbatterijen.
Deze aandrijving is uitermate geschikt voor poorten met grote palen met scharnieren aan de binnenzijde ten opzichte van de palen. Ook geschikt voor poorten met vleugels met max. breedte van 3,5m (max. 5m bij het model met knikarm en elektrisch slot) en max. gewicht van 400kg.
De handmatige ontgrendeling vindt plaats door het sleutelklepje te verwijderen met de meegeleverde inbussleutel.
Aandrijfarm apart te be
Kit bestaande uit:
BL3924MCB N° 1 Zelfvergrendelende aandrijfunit van 24V met encoder - max. gewicht 400kg + batterijlader en NiMH batterijen
BL3924S N° 1 Slave aandrijving
BL3924DRM N° 2 Rechte arm met geleider van gelakt persgietaluminium
TXQ504C4 N° 2 Voorgecodeerde 4-kanaals zender 433MHz
CDR999 N° 1 Draaibare schokbestendige opbouw fotocellen IP55 bereik 10m
ICON N° 1 LED waarschuwingslamp van 24-230V met oranje lampgedeelte en ingebouwde antenne
CABPC10 N° 1 Aansluitkabel van 10m
TARGA-INT N° 1 Internationaal waarschuwingsbord
Complete aandrijvingen voor één- of tweevleugelige draaipoorten, die bestaan uit een master aandrijving met ingebouwde besturingskast en een slave aandrijving om de tweede poortvleugel te automatiseren. De montage is zeer eenvoudig dankzij een speciale plaat van persgietaluminium voor bevestiging aan de muur (of de paal) die aan elk type bevestiging aangepast kan worden en waarmee het mogelijk is om de motor stevig te bevestigen. Dankzij de stevige en compacte bevestigingssteun kan deze aandrijving ook op kleine palen toegepast worden. De armen die de beweging aandrijven zijn gemaakt van persgietaluminium en zijn bijzonder sterk. Zij zijn voorzien van scharnieren waardoor er verschillende toepassingsmogelijkheden zijn zodat er draaipoorten met verschillende constructie-eigenschappen geautomatiseerd kunnen worden.
De elektronische besturingskast (ingebouwd in de master aandrijving) is voorzien van een verlicht grafisch LCD-scherm (128 x 128 pixels) in zes verschillende talen waarmee het via menu’s mogelijk is om alle lopende functies te zien en het aantal door de aandrijving uitgevoerde bewegingen op te vragen. Hiermee kunnen de parameters van het systeem ook snel ingesteld worden, zoals de verschillende werkingsmodes voor de bediening (dynamische knop), automatische
hersluiting, voorknippering, intermitterende werking van de waarschuwingslamp, werking van de statuslamp en de fotocellen enz. De elektronische besturingskast heeft dankzij de ingebouwde real-time klok de mogelijkheid om 10 evenementen in te stellen (die weergegeven worden op het scherm), om de poort automatisch te openen en te sluiten op
verschillende tijden van de dag op basis van 3 verschillende weekprogramma’s (ma-vr, za-zo, ma-zo). Deze evenementen kunnen in- of uitgeschakeld worden (tijdens vakantieperiodes) via het menu of via een draadloos kanaal.
De herpositionering (wanneer er zich tijdens de loop van de poortvleugel calamiteiten voordoen) wordt automatisch uitgevoerd. De controle door de besturingskast omvat ook een antiinklemmingsbeveiliging en “soft start” en “soft stop” regeling van de beweging. De besturingskast is compatibel met het INTPRG-4G systeem waarmee het mogelijk is om de
parameters van het systeem op afstand te controleren en in te stellen.
Multi-decodering:
Het assortiment is eveneens standaard uitgerust met een multi-decodering module voor afstandsbediening (S449 - S486 - S504 - S508).
ELEKTROMECHANISCHE AANDRIJVING MET MOTOR VAN 24V
Zelfvergrendelende master aandrijving (omkeerbaar bij model BL3924MRCB) gecontroleerd via magnetische encoder met:
- elektronische besturingskast;
- ontvanger 433MHz FM;
- uitneembare batterijlader;
- NiMH noodbatterijen.
Deze aandrijving is uitermate geschikt voor poorten met grote palen met scharnieren aan de binnenzijde ten opzichte van de palen. Ook geschikt voor poorten met vleugels met max. breedte van 3,5m (max. 5m bij het model met knikarm en elektrisch slot) en max. gewicht van 400kg.
De handmatige ontgrendeling vindt plaats door het sleutelklepje te verwijderen met de meegeleverde inbussleutel.
Aandrijfarm apart te be
- Vleugels tot 5 meter:
- Vleugels Max. 400Kg:
- Maximale openingshoek 230 graden:
Geen downloads beschikbaar bij dit product.
