Brand pen - safe pen hot locking t.b.v. brandwerende deuren

HLS-catch Hot Locking Safe-catch is een temperatuurpal waarbij de pen in “ruststand” opgesloten is. HLS temperatuurvergrendeling loopt pas uit als de omgevingstemperatuur tot aan ca. 600°C stijgt ( de HLS-catch heeft dan een temperatuur van ca. 65°C). Hierdoor wordt de deur gefixeerd en dit voorkomt het kromtrekken en daardoor het ontstaan van vuur doorlatende aansluitnaden tussen de dubbele deuren of de deur en het kozijn. Dit uitlopen vindt plaats voor het uitzetten van het opschuimend materiaal.

Tijdens een brand kan het gebeuren dat grote deurvleugels – ook al zijn ze aanvankelijk veilig gesloten – door de hoge temperaturen en het daaruit ontstane drukverschil op sommige plekken kromtrekt. Door de ontstane kier kan de brand zich ondanks de branddeur toch uitbreiden. De HLS-temperatuurvergrendeling heeft een geïntegreerde pen die vrijkomt wanneer een bepaalde temperatuur wordt bereikt. Door de hitte smelt de kunststof die de pen omringt en laat deze los, waardoor de pen in de deur wordt vergrendeld en de deur daardoor niet meer kan kromtrekken, wat dus voorkomt dat er kieren ontstaan.

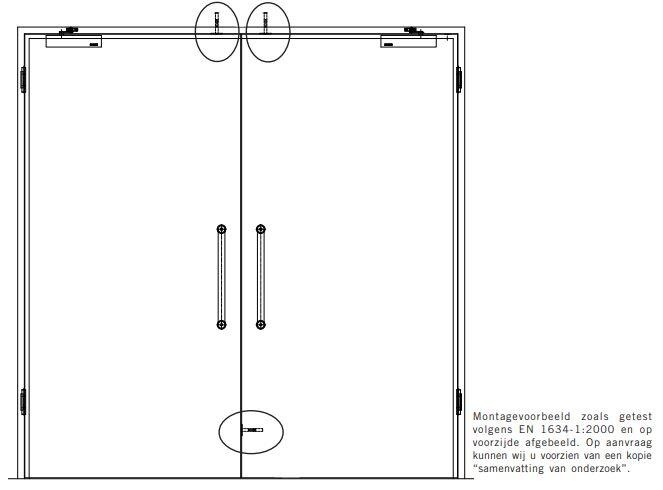

De HLS-catch kan zowel in het kozijn als de deur gemonteerd worden, waarbij de voorkeur uitgaat naar montage in het kozijn. Belangrijk tijdens het monteren is dat de HLS-catch en het sluitplaatje recht tegenover elkaar gemonteerd zijn. Het aantal en de montageplaats van de HLS-catch kan het beste worden bepaald in overleg met de deurenleverancier.

Toepassingsgebied van de HLS-catch voor enkele en dubbele 30 en 60 min. brandwerende deuren
• Houten en stalen deuren afgehangen in houten of (plaat) stalen kozijnen
• Gemonteerd aan de sluitkant in de deurstijl dan wel in de bovendorpel van de deur of het kozijn
• Bij een geschikt slot met dagschoot (en deurkrukken) bij een extra hoge of brede deur als extra fixatie, dan wel bij een niet brandveilig slot, als toevoeging voor de brandveiligheid.
• Bij sloten op vluchtdeuren, die na het vluchten, de deur niet meer afsluiten,
• Bij houten deuren in (plaat) stalen kozijnen vanwege het verschil in krachtenwerking van hout en staal bij brand (hout buigt naar het vuur toe en staal buigt van het vuur af).

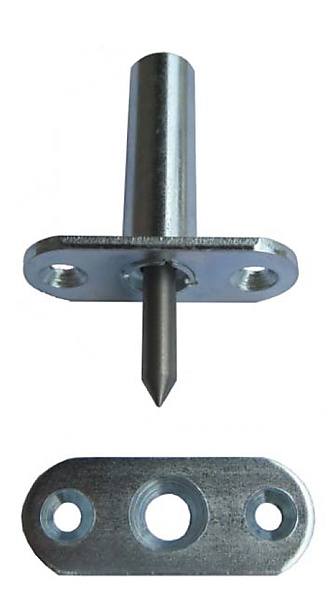

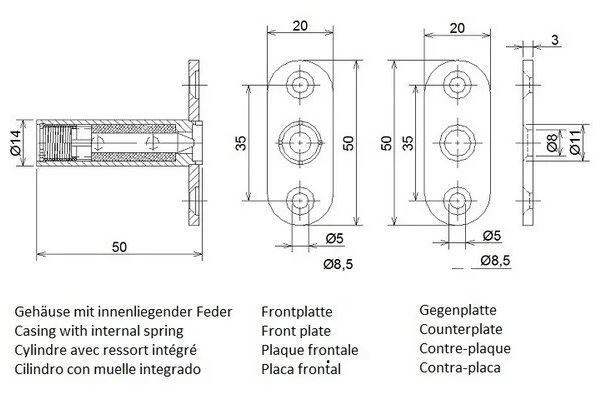

OCA1-HLS  Te gebruiken bij de OC-A1 grendel

• Voor stalen of houten deuren verkrijgbaar
• T.b.v. brandwerende deuren
• Materiaal:verzinkt staal
• Smeltpunt penblokkering: 600c
• Omgevingstemperatuur 65c oc‐a1‐hls‐50
• Uitslag pen: 23mm
• Veerdruk:11n
• Geschikt voor gelijk- en terugliggende deuren
• Door de sluitkracht van 20 tot 115 N, geschikt voor een breed scala aan deurtypen en montagesituaties
