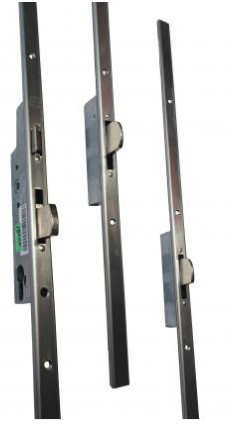

Sobinco meerpuntssluiting 8401 D/N Doornmaat 30mm PC92 Voorplaat U22x Lengte= 2170MM met valschoten. Het model 8400 van Sobinco is een meerpuntsluiting met 3 conische valschoten. Hierdoor wordt bij het vergrendelen van de deur de deurvleugel zowel bovenaan als onderaan tegen het kaderprofiel aangetrokken zodat de deur optimaal wind- en waterdicht is. Deze sloten worden veelal gebruikt in aluminiumdeuren en vooral in de profielen van Reynaerts. De 8400 serie heeft een tuimelende nachtschoot of valschoot waardoor deze langer is als een standaard nachtschoot en dus verder in de sluitkant past.

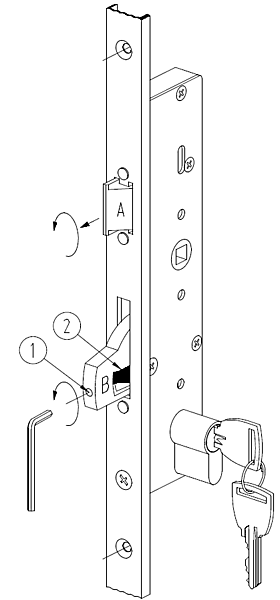

Omkeren van de dagschieter:
Het slot is links en rechts bruikbaar door het omdraaien van de dagschieter.
1. Breng de nachtschieter (B) in sluitstand.
2. Trek de dagschieter (A) met een tang vooruit.
3. Draai de dagschieter (A) 180°.
4. Breng de dagschieter (A) terug achteruit.
Montage van de cilinder:
1. Monteer de cilinder.
2. Breng de nachtschieter (B) in sluitstand:
Geval 1: de sleutel kan uit de cilinder genomen worden.
Geval 2: de sleutel kan niet uit de cilinder genomen worden.
* draai de binnenzeskantschroef (1) los.
* draai de sleutel zodat pal (2) onderaan komt te staan.
* schroef (1) terug vastdraaien.

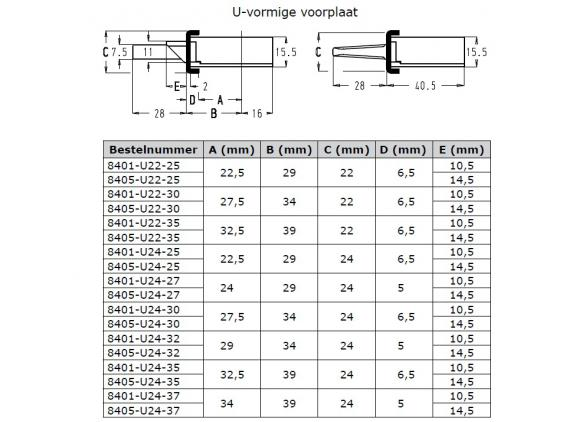

Opgelet: voor het opmeten van de doornmaat, meten vanaf midden van de voorplaatplooi tot midden kruknoot. Dit is enkel bij het merk Sobinco op deze manier.
Dit product wordt per stuks verkocht.
- Doornmaat 30mm
- PC92mm
- Voorplaat U22x Lengte= 2170MM
- Met valschoten
