Sobinco 8401 meerpuntssluiting met valschoten

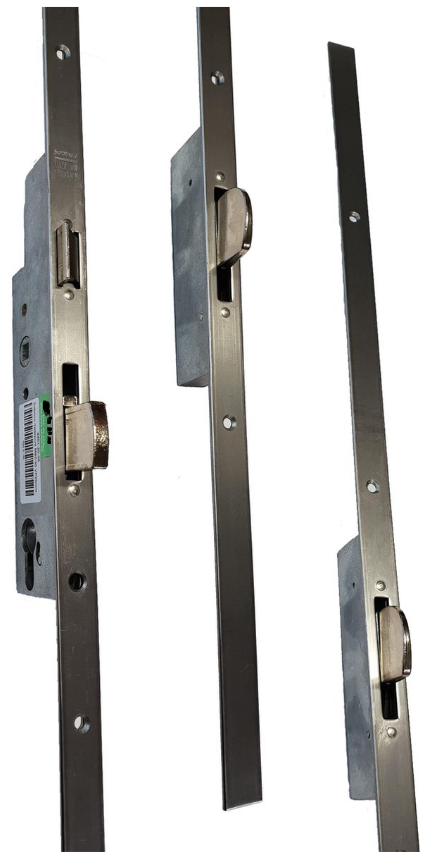

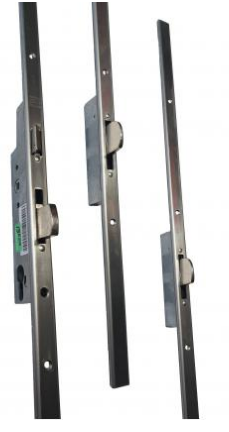

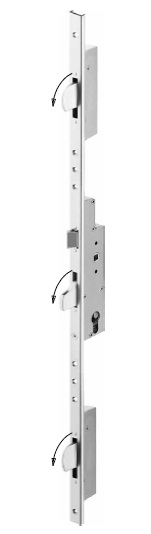

Sobinco 8401 meerpuntssluiting met valschoten. Het model 8401 van Sobinco is een meerpuntsluiting met 3 conische tuimelende valschoten. Het driepuntslot heeft een speciaal ontworpen mechanisme in de slotkast en conische valschoten boven en onder. Hierdoor wordt bij het vergrendelen van de deur de vleugels onder en bovenaan tegen het kader aangetrokken zodat de deur wind -en waterdicht is. De voorplaat is vlak en in roestvrij staal (de lengte moet steeds op maat afgezaagd worden). Zowel voor linkse als rechtse deuren, de dagschoot van dit slot is omkeerbaar. Vervanging van dit slot is zeer gemakkelijk.

Het slot is volledig vervaardigd uit niet-roestende materialen. Meerpuntssluiting met 3 valschoten en een dag -en nachtschoot

Omkeren van de dagschieter:
Het slot is links en rechts bruikbaar door het omdraaien van de dagschieter.
1. Breng de nachtschieter (B) in sluitstand.
2. Trek de dagschieter (A) met een tang vooruit.
3. Draai de dagschieter (A) 180°.
4. Breng de dagschieter (A) terug achteruit.

Montage van de cilinder:
1. Monteer de cilinder.
2. Breng de nachtschieter (B) in sluitstand:
Geval 1: de sleutel kan uit de cilinder genomen worden.
Geval 2: de sleutel kan niet uit de cilinder genomen worden.
* draai de binnenzeskantschroef (1) los.
* draai de sleutel zodat pal (2) onderaan komt te staan.
* schroef (1) terug vastdraaien.

Opgelet: voor het opmeten van de doornmaat, meten vanaf midden van de voorplaatplooi tot midden kruknoot. Dit is enkel bij het merk Sobinco op deze manier.

Dit product wordt per stuks verkocht.

• Asafstand 92mm
• Doornmaat 25 - 40mm
• Voorplaat 2170mm
• Cilinderbediend

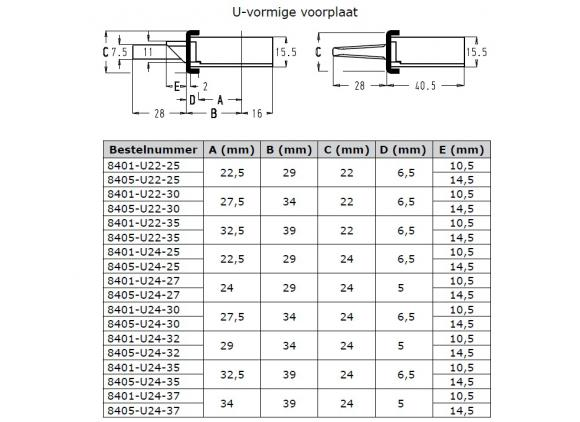

• Voorplaat U-stulp of vlak
• Voorplaat recht inox
• Met valschoten
• Met patentgaten voor klinken of veiligheidsbeslag
• Kruknoot 8 mm, vierkant
• Voor links -en rechts draaiende deuren
• Dagschoot omkeerbaar
• Gesloten zamac slotkast
• zilverkleurig gelakt
