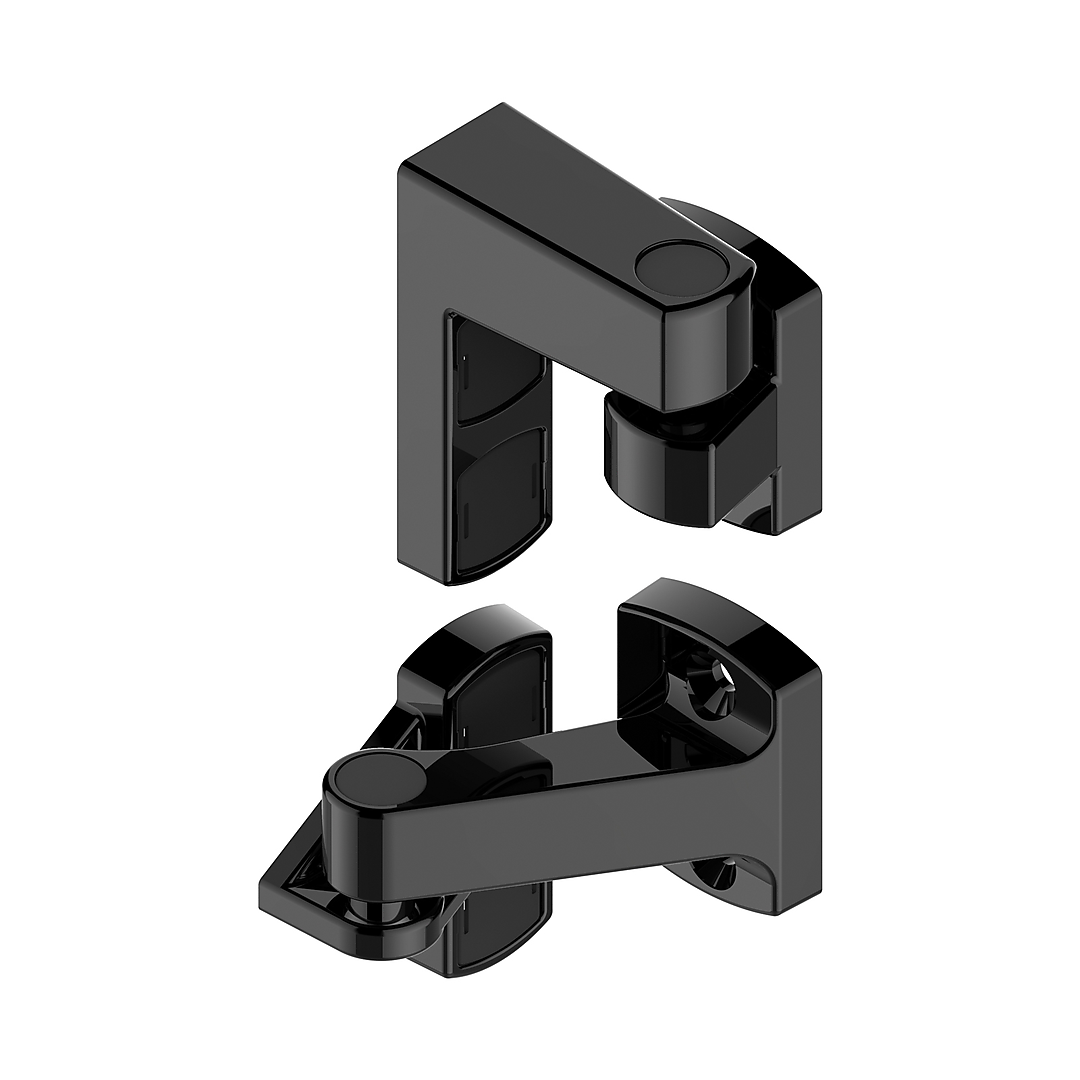

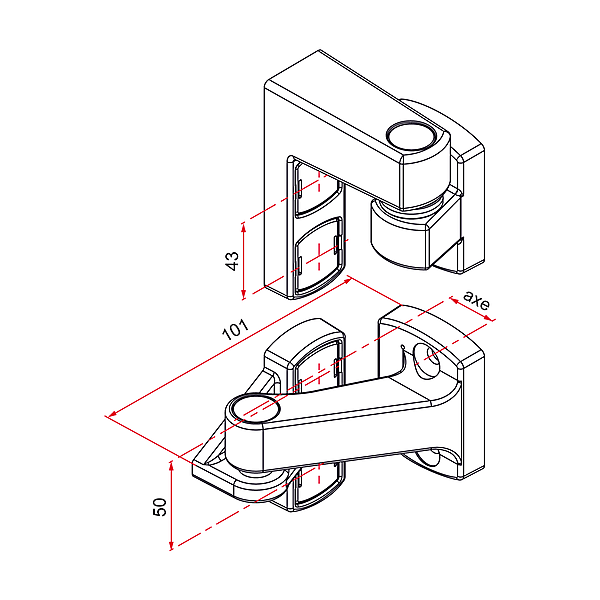

Scharnierset Pentoor voor poorten bij schuine hellingen. Een scharnier waarmee u uw poort kunt openen wanneer deze op een positieve helling staat. Dankzij het ontwerp volgt de poort de helling met hetzelfde percentage. Dit scharnierset is verkrijgbaar met verschillende centerafstanden voor een juiste en passende montage AXE 25 35 40 en 45mm. De AXE afstand is hart van het draaipunt tot hart van het bevestigingspunt zoals op de tekening weergegeven. Ideaal scharnier waarmee u de poort schuin omhoog open kunt draaien bij bijvoorbeeld een oplopende oprit. Voor het monteren op Aluminium kokerprofielen raden wij aan om hiervoor de montage insert te gebruiken. Dit geeft meer stevigheid op het aluminium profiel tegen indeuken.

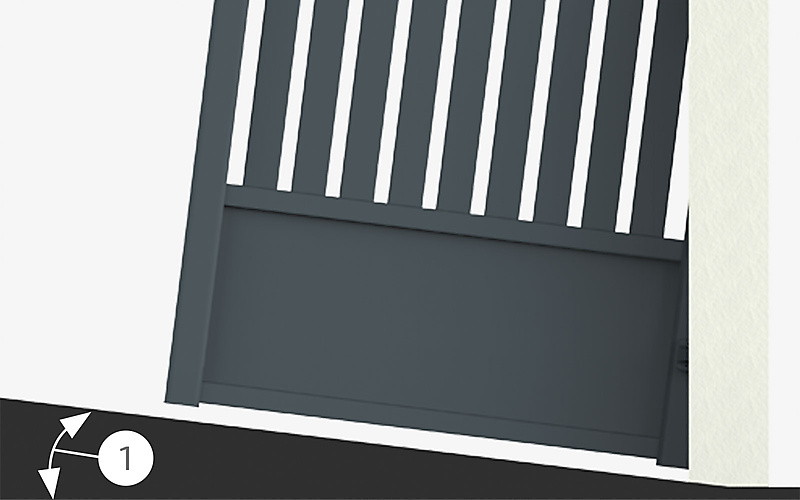

Omdat het onderste scharnier een andere draaicirkel heeft draait de poort omhoog weg!
Tijdens het openen volgt de poort dan ook correct de helling.
- Eenvoudige montage ter plaatse met eenvoudige klik- en schroefbevestiging.
- Eenvoudige bevestiging en afstelling van het product aan de zuil.
- Installatiehulp.
- Diefstalbestendig.
- Langdurige duurzaamheid.
Geleverd standaard exclusief bevestigingsmaterialen i.v.m. de diversiteit aan ondergronden waar op het scharnier bevestigt kan worden.

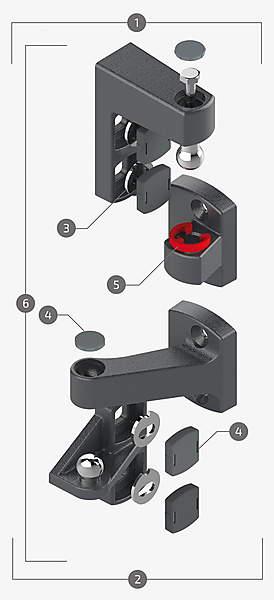

Genummerde onderdelen op de tekening:
1 - Hoog scharnier
2 - Laag scharnier
3 - Afstelring vergemakkelijkt het bevestigen en afstellen van het product op de pilaar
4 - Afdekdopjes behouden de esthetiek
5 - Borgring voor het afstellen van functionele spelingen
6 - Minder componenten, eenvoudigere montage op locatie
Dit product wordt per stuks verkocht.
- AXE Afstand 25 35 40 of 45mm:
- Gecoat Zwart RAL9005 - RVS304:
- Geleverd standaard exclusief bevestigingsmaterialen
