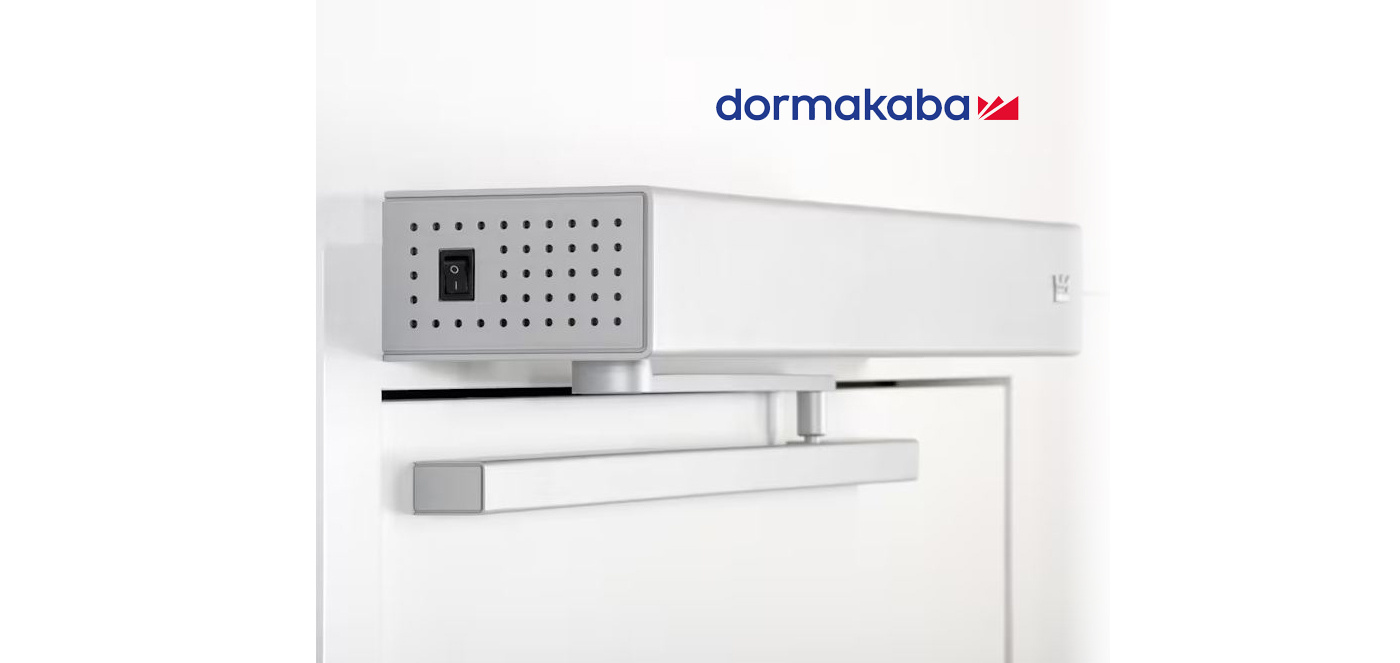

Dormakaba ED100 en ED250 draaideuraandrijving

Dormakaba ED100 of ED250:
wat past bij jouw situatie?

De ED100 is geschikt voor binnendeuren tot 100 kg. Denk aan standaard kantoor- of gangdeuren zonder speciale brandwerend- of buitentoepassing.

De ED250 is bedoeld voor zwaardere situaties: buitendeuren, zware binnendeuren en brandwerende deuren tot 250 kg. Daarnaast heeft de ED250 een windkrachtregeling, wat bij buitendeuren een belangrijk voordeel is. De aandrijving compenseert automatisch voor winddruk zodat de deur goed blijft functioneren.

Beide modellen hebben dezelfde behuizingsafmeting: 700 mm lang, 70 mm hoog en 130 mm diep. De maximale openingshoek is bij beide uitvoeringen 110 graden, ongeacht of het een duwende of trekkende toepassing betreft.

Montage-informatie

Terugligging

Terugligging is de afstand tussen de voorkant van het kozijn en de deur zelf. De standaard maximale terugligging bij een trekkende uitvoering bedraagt −30 tot +30 mm. Met een standaard arm kom je dus niet verder dan 30 mm terugligging.

Heb je een grotere terugligging? Dan is een CPD-arm de oplossing, tot maximaal 60 mm. Bij dubbele deuren gelden andere maxima: 300 mm bij de ED100 en 500 mm bij de ED250.

Ruimte boven de deur

De behuizing is 70 mm hoog, maar dat is niet de enige ruimte die je nodig hebt. De arm draait ook boven de deur door en heeft daar extra ruimte voor nodig.

• Trekkende uitvoering: minimaal 92 mm,
  advies 95–100 mm
• Duwende uitvoering: minimaal 72 mm,
  advies 80 mm of meer

Asverlenging

Moet de aandrijving hoger geplaatst worden ten opzichte van de arm? Dan gebruik je een asverlenging. Standaard wordt een asverlenging van 22 mm meegeleverd. Andere maten zijn apart te bestellen. Bij de ED250 is de maximale asverlenging 90 mm.

Aansluiting

De 230V-aansluiting moet altijd aan de scharnierkant van de deur zitten. Door de aandrijving verder naar rechts te schuiven wordt de aandrijving krachtiger, maar neemt de afstand tot het aansluitpunt ook toe. De openingshoek blijft daarbij vrijwel gelijk.

De afstand van de deurdranger op de deur, gemeten vanaf de as van het scharnierpunt, bedraagt 150 mm.

Armen en varianten

Overzicht van maximale terugliggingen per arm:

• Glijarm: maximaal 30 mm
• Glijarm CPD: 30 tot 60 mm
• Duwarm: maximaal 225 mm
• Duwarm ED (ED250): tot 500 mm

Een glijarm wordt altijd duwend toegepast. Het voordeel is esthetisch: een glijarm oogt netter dan een zichtbare schaarsysteemarm. Nadeel is circa 30% krachtverlies ten opzichte van een trekkende of duwende schaarsysteemarm — iets om rekening mee te houden bij zwaardere deuren. Voor de glijarm is ook een uitvulstrip beschikbaar voor een betere montageaansluiting.

Glazen deuren

Voor montage op een glazen deur heeft Dorma de ED glasklemschoen. Deze wordt op de glazen deur geklemd waarna de aandrijving erop bevestigd kan worden. Glazen deuren worden altijd uitgevoerd met een glijarm, zowel duwend als trekkend. Is er ook glas boven de deur aanwezig, dan is plaatsing van een draaideuraandrijving niet mogelijk.

Dubbele deuren

Bij een dubbele deur wordt één aandrijving gevoed via 230V, de tweede wordt gekoppeld via een synchronisatiekabel. Bij brandwerende deuren is de ESR sluitvolgorderegelaar verplicht. De totale minimale breedte van de installatie is dan 2 × 700 mm voor de aandrijvingen plus de ESR kom je op  1450 mm.

Afdekkappen

• Enkele deur: 1 kap
• Dubbele deur: 2 standaardkappen plus de VARIO tussenkap (inclusief synchronisatiekabel)

De VARIO kap wordt op locatie op maat gemaakt. Door de kap iets langer te maken dan de aandrijving creëer je extra ruimte om een ontvanger of besturingseenheid weg te werken. Voor dubbele deuren is ook een kap uit één stuk leverbaar — die wordt na plaatsing op maat gemaakt.

Systeemonderdelen

Een draaideursysteem bestaat altijd uit minimaal vier afzonderlijke componenten:

• de draaideuraandrijving
• de arm
• de kap
• aansluitsnoer

Upgrade kaarten

De Dorma ED100 en ED250 worden standaard geleverd in Low Energy-modus: de deur opent maximaal 1 tot 27 graden per seconde. Met upgrade kaarten voeg je extra functies toe.

Blauw — Full Energy Hogere deursnelheid: tot 50 graden/sec bij de ED100 en 60 graden/sec bij de ED250. Basis voor alle verdere uitbreidingen. Upgrade card full energy

Groen — Professional Openhoudtijd langer dan 30 seconden, Flip-Flop functie (1× drukken = open blijven, 1× drukken = sluiten) en zusterbedschakeling voor dubbele deuren. De groene kaart wordt altijd gecombineerd met de blauwe: eerst blauwe erin, dan groene erin, dan groene eruit en blauwe er weer in — de instellingen worden op de blauwe kaart opgeslagen.

Geel — Dorma Connect and Work (DCW) Voor combinaties met motorsloten van Dorma Kaba. De aandrijving neemt de besturing van het motorslot over, een aparte besturingseenheid is dan niet meer nodig.

Zwart — MIVA Voor mindervalidentoiletten, alleen toepasbaar bij enkeldeurinstallaties. Dorma heeft hiervoor ook een apart schakelschema beschikbaar.

Rood — Brandbeveiliging Voor brandwerende toepassingen in een brandscheiding. In de praktijk zelden toegepast.

Veiligheidssensoren en aansturing

Veiligheidssensoren zijn verplicht bij draaideuraandrijvingen. Wij adviseren de Flatscan draaicirkelbeveiliging vanwege de geldende normeringen.

Aansturingsmogelijkheden naast de schakelaar op de aandrijving zelf:

• Zender en ontvanger BRC-H
• Bewegingssensoren
• Sleutelschakelaar
• Elleboogschakelaar
• Programmaschakelaars voor complexere situaties (bijv. alleen naar buiten openen bij winkels)

Voor beveiligde gebouwen is de ST 22 DCW anti-sabotageschakelaar beschikbaar — dit voorkomt dat de deur open gestuurd kan worden door twee draden tegen elkaar te houden.

De power-assist-functie biedt servo-ondersteuning tijdens handmatige opening en is instelbaar conform DIN 18040, DIN Spec 1104, CEN/TR 15894, BS 8300/2100 en EN 6. Minimale openingskracht is 23 N. Push-en-Go is ook beschikbaar als alternatief voor drukknop- of krukbewegingsactivering.

Vragen over de
ED100 en ED250?

De Dormakaba ED100 en ED250 deurautomaten zijn veelzijdige aandrijvingen die voor een breed scala aan toepassingen geschikt zijn. Door vooraf de terugligging, de beschikbare ruimte boven de deur en de gewenste functies goed in kaart te brengen voorkom je achteraf aanpassingen.

Heb je een specifieke situatie waarbij je twijfelt over de juiste keuze? Stuur gerust een foto of tekening van de deur mee dan kijken we samen wat de beste oplossing is. Vraag hier uw offerte bij Stedaparts.
